SpikeSafe SMU电源测量表(数字源表)

为大功率和精度而打造的脉冲数字源表,具有无与伦比的准确度和可重复性

请求报价
规格
高电流规格

SpikeSafe SMU 是一种精密脉冲数字电源,可在提供精确脉冲电流的同时将电压数字化测量。 SpikeSafe™ SMU针对高功率 LED 和激光测试进行了优化:精确的脉冲,具有微秒级快速上升时间、低抖动触发和集成数字化仪,这些可实现更准确和可重复的高功率 LED 和激光测试。使用Vektrex Control Panel 应用程序控制 SpikeSafe SMU,可快速轻松地扫描和生成 IV 曲线。

样品的结温会使测量结果失真,导致 L-I 曲线下垂并移动 I-V 曲线。使用 Vektrex SMU的快速脉冲功能,您可以在热量累积之前进行测量,展现样品的真实特性。

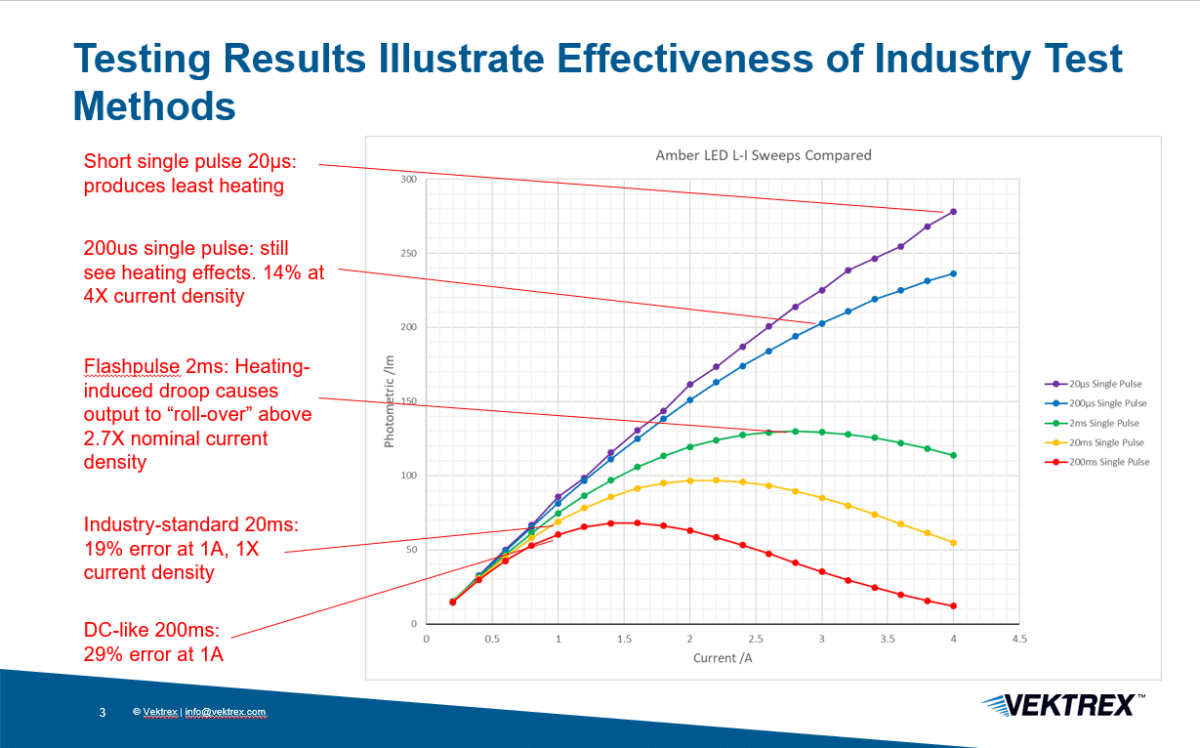

Vektrex SMU 用于评估业界常见测试方法的有效性.

SpikeSafe SMU 具有测试特定的电流输出模式,包括直流和连续或单脉冲模式。低至 1us 的最小脉冲宽度可降低 VCSEL、激光二极管和其他半导体器件的结温。凭借持续的输出功率和0-100%占空比,SpikeSafe SMU 可广泛地应用于多个场景中。

发现“前所未见”的样品性能

随着越来越多的高功率密度 LED 和激光设备进入市场,传统数字源表的测试与当前的工程和生产测试需求之间存在差距。不足的功率、脉冲和测量能力限制了上一代数字源表。

SpikeSafe® SMU 通过提供从数百秒到 1us 的精确脉冲以及持续输出功率来缩小这一差距。 SpikeSafe SMU 将 LED 和激光测试所需的速度和功率与集成的高速数字化测量结合在一起。现在,您可以准确地测试以前无法测试的项目和原本因功率不足而无法满足的需求 – 同时,依然保持卓越的可重复性。

介绍“疯狂稳定”的测量

SpikeSafe SMU 为更准确、高效和可重复的测量提供所需的电源。

SpikeSafe SMU 具有亚微秒到低微秒的上升/下降时间、可编程负载调节和动态脉冲宽度校正。这些一起意味着被测样品经历更少的加热和更均匀的加热。结果拥有无与伦比的测量稳定性 – 一位 Beta Site 评估员将测量描述为“疯狂稳定”。

One and done measurements. No averaging required.
不需要不断平均,测一次就够了!

具有测量稳定性,无需多次测量和求平均值的,从而加速测试。凭借测量稳定性,消除了误报,提高了产量并降低了测试成本。

真差分数字化仪

Vektrex 的 SMU 使用先进的“真”差分数字化仪技术来满足测量标准所需的测试时间一致性(time-aligned)。各类优越测量技术让共模噪声大大降低。这意味着 SMU 能够测量小的 VF 变化,例如高压 LED 的 200uV 偏移。

SMU 数字化仪连续采样,提供单次或多次测量,这些测量是 积分平均(boxcar averaged)的。这种方法无需外部信号处理即可获得平均测量值。

SpikeSafe SMU High Current 大电流版数字源表

SpikeSafe SMU 具有连续功率转换 (CPC) 功能。 CPC 以数字方式将电源从可用的交流或直流电源传输到 SMU 的脉冲电路。由于传输是连续的,SMU 没有脉宽限制。正常型号(half rack size)可提供 600W 的连续输出功率,大电流版(full rack size)可提供高达 6,400W 的功率。这种能力,连同 SMU 的快速脉冲能力,意味着 SpikeSafe SMU系列产品能够灵活地支持当前和未来样品的直流、连续脉冲和单脉冲电流测试。

这种大电流型号有 10A20A40A 60A 可供选择。

选配FSSS转换开关,轻松升级您的系统

SpikeSafe SMU FSSS转换开关提供集成的连接/断开和 A/B 开关功能。对于高速生产环境而言,连接/断开功能是一个真正的封闭开关,它可以快速断开测试设备的电源,从而消除控制步骤并加快测试速度,这对于高速生产环境至关重要。

A/B 开关功能允许次级仪表共享负载接线并切换进出。许多测试环境包括支持极低电流测量和反向电压测量的特殊仪器。这些测量虽然很重要,但占总测量的最小百分比。由于有如此多的专用仪器可用或您的实验室可能已经正在使用它们,A/B 开关功能可轻松整合已有设备,升级系统,从而在保持原有功能的基础上,运用更高的电流、更快的脉冲进行更好的测量。

带有 A/B 开关的 SpikeSafe SMU 可轻松集成到现有系统硬件中。集成 SpikeSafe SMU 需要最少的软件投资,从而可以保留现有的软件应用程序和流程。

了解如何使用FSSS转换开关轻松升级您的光测量系统。

您需要多大电流?

500mA SpikeSafe 数字源表
4A SpikeSafe 数字源表
5A SpikeSafe 数字源表
10A SpikeSafe 数字源表
20A SpikeSafe 数字源表
40A SpikeSafe 数字源表
60A SpikeSafe 数字源表

易于使用的Control Panel软件

Control Panel for SpikeSafe Source Measure Unit

Vektrex 易于使用的Control Panel软件提供对 SMU 以及外部数字源表、高速采样电压表和光谱仪的一站式控制。控制面板的直观测试工具和图形显示支持常见的光电测试,例如 L-I 扫描、斜率效率测试和结温测量。

可用的驱动程序和示例

SpikeSafe SMU 使用标准 SCPI 命令协议。 Vektrex 提供了文档和工具,可以轻松将 SMU 集成到测试系统中。

这些示例包含 Vektrex SpikeSafe 的所有模式和核心功能。此外,还有一些常见测量应用的示例,例如 I-V 扫描、结温测量和其他测量。

SpikeSafe 产品的 Python 驱动程序和详细代码示例:

下载:Vektrex Python API 驱动程序和示例

SpikeSafe 产品的 C# .NET 驱动程序和详细代码示例:

下载:Vektrex SpikeSafe API 驱动程序和示例
